전자엔지니어 는기본적으로 DMM(Digital Multi Meter)을 가지고 있습니다.
또 파형측정을 위한 오실로스코프도 한대 정도 소유 하게 됩니다.
Top-Down 연구개발 과정 에서는
- 회로설계 부터 하고 PCB 캐드를하고
- 거버 출력후 PCB에 부품을 조립 합니다.
이렇게 개발 과정을 처리 할 때는 부품을 datasheet를 확인 하고 자료에 의한
회로설계 와 pcb캐드를 하기 때문에 반도체 디바이스 테스트가 필요 하지 않을
수 있습니다.
#pcb리버스엔지니어링 업무는 샘플pcb를 부품을 탈거 하고
역순으로 pcb캐드를 한 후 거버를 완성 해내고,
부품은 datasheet가 없는 상태에서 실물부품을 관찰 하여
표시된 한정된 문자정보 를 검색 하여 datasheet를 검색 수집 하게 됩니다.
그러나 쉽게 datasheet가 수집 되지 않게 된 경우는 반도체 디바이스 종류를
판별 해 내야 만 #pcb회로추출 을 정확하게 할 수 있습니다.
그러기 위해 아래와 같이 IC Device Tester, Transister Tester, Semiconductor Device Tester
기기 들이 필요 합니다. 대부분 저렴한 가격의 기기 들이라 결과 값의 정확도를
신뢰할 수 있는 정도가 확신이 들지 않아 모두 구매 해 봤습니다.
이 모두를 한번에 구매 했던 것은 아닙니다. 업무 중에 부족 하다 생각 되면
기기 검색을 하여 관심 있는 것 부터 구매 하다 보니 이렇게 구매 하게 되었습니다.
1. Transistor Tester
이것은 DC9V 배터리를 사용 합니다.
Transistor, Diode, Zener , FET, TRAIC, Resistor, Inductor, Capacitor 측정 됩니다.
반도체 디바이스 판독은 잘 됩니다.
% R,L,C 의 측정 정밀도는 보통 수준 입니다. (아주 정밀하지는 않습니다.)
? Calibration 기능 없습니다.
2. FNIRSI Transistor Tester
배터리 DC9V 를 사용 합니다.
% Transistor, Diode, Zener , FET, TRAIC, Resistor, Inductor, Capacitor 측정 됩니다.
반도체 디바이스 판독은 잘 됩니다.
% R,L,C 의 측정 정밀도는 좋은 수준 입니다. (오차범위 내의 값을 보여 줍니다.)
? Calibration 기능 없습니다.
*** Firmware 업그레이드 됩니다.
3. LCD-T3 Transistor Tester
알리**** 에서 구매 가능 합니다. 배터리 DC9V 를 사용 합니다.
% Transistor, Diode, Zener , FET, TRAIC, Resistor, Inductor, Capacitor 측정 됩니다.
반도체 디바이스 판독도 잘 됩니다.
% R,L,C 의 측정 정밀도는 좋은 수준 입니다. (오차범위 내의 값을 보여 줍니다.)
!! Calibration 기능 있습니다.
*** Firmware 업그레이드 안됩니다.
4. BSIDE ESR02 Pro Transistor Tester
배터리 DC9V 를 사용 합니다.
% Transistor, Diode, Zener , FET, TRAIC, Resistor, Inductor, Capacitor 측정 됩니다.
반도체 디바이스 판독은 잘 됩니다.
% R,L,C 의 측정 정밀도는 좋은 수준 입니다. ( 오차범위 내의 값을 보여 줍니다.)
!!! Calibration 기능이 가장 절차가 좋아 보입니다. !!!
*** Firmware 업그레이드 안 됩니다.
프로브 가 제공 되어 SMD 부품을 측정 하기 좋습니다.
5. IC Device Tester.
USB 충번 하여 사용 합니다.
% Transistor, Diode, Zener , FET, TRAIC, 측정 됩니다.
반도체 디바이스 판독은 잘 됩니다.
주로 LOGIC IC, OP Amp IC등 검사 가능 합니다.
( #pcb역설계 후 제작 과정 에서 단종부품들은 반드시 이것으로 부품 검사 후
IC를 pcb조립에 투입 시킵니다. )
??? Resistor, Inductor, Capacitor 는 측정 안됩니다.
? Calibration 기능 없습니다.
*** Firmware 업그레이드 안 됩니다.
이상 소개한 기기들은 아주 저렴한 Tester 들 입니다.
부품 검사 판독하는 역할을 하여 업무에 많은 도움이 됩니다.

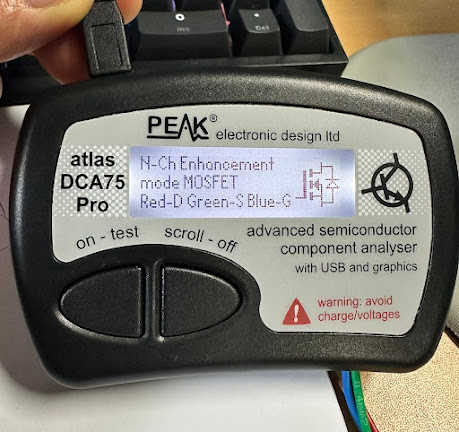

6. PEAK DCA75 Pro Semiconductor Device Tester
마지막으로 보여드리는 DCA75 Pro는 가장 높은 가격대의 기기 입니다.
배터리 1.5V AA 1개로 동작 합니다.
% Transistor, Diode, Zener , FET, TRAIC, 측정 됩니다.
??? Resistor, Inductor, Capacitor 는 측정 안됩니다.
반도체 디바이스 판독은 가장 잘 됩니다.
*** Firmware 업그레이드 됩니다.
이런 기기들의 있어서 다행 입니다.
pcb역설계 회로추출 업무 할 때 SOT 부품 표기 만으로 부품의 datasheet가
검색 되지 않는 경우가 있습니다.
규격은 결정 지을 수 는 없지만, DIODE, ZENER, NPN, PNP, N-MOSFET, P-MOSFET 등등
판독하여 회로도를 정확하게 추출 해 낼 수 있게 됩니다.
